概述

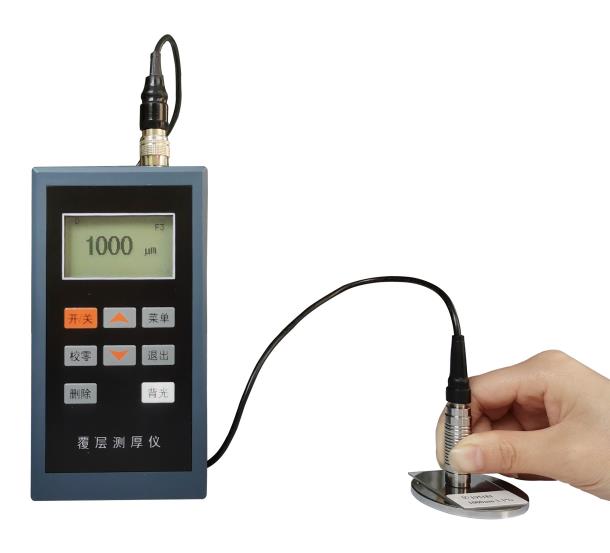

BY297-5覆層測厚儀采用了磁性和渦流兩種測厚方法，可無損地測量磁性金屬基體( 如鋼、鐵、合金和硬磁性鋼等 )上非磁性覆蓋層的厚度(如鋁、鉻、銅、琺瑯、橡膠、油漆等)及非磁性金屬基體(如銅、鋁、鋅、錫等)上非導電覆蓋層的厚度(如:琺瑯、橡膠、油漆、塑料等)。
本儀器能廣泛地應用在電鍍、防腐、航天航空、化工、汽車、造船、輕工、商檢等檢測領域。是材料保護專業的儀器。滿足JB/T 8393-1996 磁性和渦流式覆層厚度測量儀。

主要功能

● 可使用各種測頭(F400、F1、F1/90°、F10、N1、N400等)進行測量；
● 三種校準方法：一點校準、二點校準、基本校準；
● 顯示分辨率：0.1μm (100um以下0.1um,100um以上1um)；

● 最小測量面積：10*8mm；
● 最小曲率：凸5mm，凹25mm；

● 設有四個統計功能：最大值（MAX）、最小值（MIN）、平均值（MEA）、測量次數（No）
● 設五個統計量，存儲800個數據。

技術指標

項目		BY297-5
使用環境溫度		0～40℃
電源		5V電池
外型尺寸		150×80×30mm
重量		300g
測量范圍	F1、N1、F1/90	F1、N1,0-1500μm。F1/90,0-1500um
	F400、N400	0-400um
	F3/N3	0-3000um
	F10	0-10000um
測量誤差	F1、N1、F1/90	（2%H+1）二點校準精度1％
	F400、N400	（2%H+0.7）二點校準精度1％
	F10	（2%H+10）二點校準精度1％

標準配置

1、主機 1臺

2、探頭（F1或N1） 1支

3、基體 1塊

4、標準片 5片

5、5V堿性電池 2節

6、使用說明書 1本

可選配

1、其他型號探頭選配

2、打印機 1臺

3、通訊電纜 1條

4、軟件光碟 1張

探頭參數

探頭		F400	F1	F1/90			F10	N400		N1
測量原理		磁性						渦流
測量范圍（μm）		0～400	0～1500		0～1500	0～10mm		0～400	0～1500
測量精度μm	一點校準	±（1～3％H+0.7）	±（3％H+1）			±（3％H+10）		±（3％H+1）	±（3％H+1.5）
	二點校準	±（1～3％H+0.7）	±（1～3％H+1）			±（1～3％H+10）		±（1～3％H+1）	±（1～3％H+1.5）
低限分辨率		0.1	0.1			1		0.1	0.1
最小曲率半徑(mm)		(凸)1	1.5		平直	10		1.5	3
最小面積直徑(mm)		￠3	￠7			￠40		￠4	￠5
基本臨界厚度(mm)		0.2	0.5			2		0.3	0.3

探頭選擇參考

基體與覆蓋層		有機材料等非磁性覆蓋層 (如:漆料、涂漆、琺瑯、搪瓷、塑料和陽極化處理等)		非磁性的有色金屬覆蓋層 (如:鉻、鋅、鋁、銅、錫、銀等)
基體與覆蓋層		覆蓋層厚度不超過100μm	覆蓋層厚度超過100μm	覆蓋層厚度不超過100μm	覆蓋層厚度超過100μm
磁性金屬如鐵、鋼等	被測面積的直徑大于30mm	F400 型測頭 0～400μm F1 型測頭 0～1500μm	F1 型測頭 0～1500μm F10 型測頭 0～10mm	F400 型測頭 0～400μm F1 型測頭 0～1500μm	F1 型測頭 0～1500μm F10 型測頭 0～10mm
磁性金屬如鐵、鋼等	被測面積的直徑小于30mm	F400 型測頭 0～400μm	F400 型測頭 0～400μm F1 型測頭 0～1500μm	F400 型測頭 0～400μm	F400 型測頭 0～400μm F1 型測頭 0～1500μm
有色金屬如銅、鋁、黃銅、鋅、錫等	被測面積的直徑大于5mm	N1 型測頭 0～1500μm		僅用于銅上鍍鉻N1 型測頭 0～40μm
非金屬基體塑料、印刷線路	被測面積的直徑大于7mm	-	-	CN02 型測頭10～200μm
