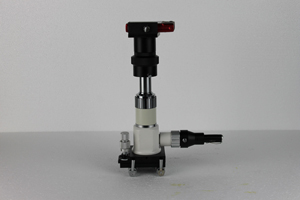

BM-20D現場金相顯微鏡是用于現場多種大型工件的金相檢查、失效分析。它不用切割取樣，直接在工件上打磨、拋光，從而保證工件的完整性。現場金相顯微鏡適用于航空制造、機械制造、車輛制造、鍋爐及壓力容器的制造及檢驗，石油化工、鐵路造船，電廠，電站，設備安裝，大型磨具，安全檢測、質量監督、理化試驗等行業。
一、主要功能：
1.配套齊全，現場樣品制備、顯微觀察及顯微數碼照相于一體，使用簡便、快速；

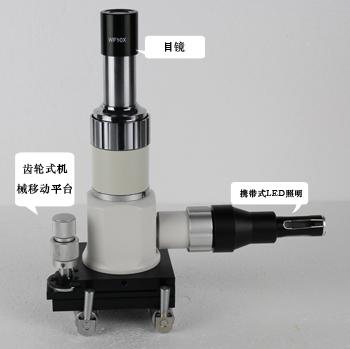

2.顯微鏡采用大視場目鏡和平消色差物鏡，有微調機構，焦點穩定，成像清晰。聚光鏡鹵素燈光源，亮度可調，視場均勻平坦；
3.同軸化調焦機構，使顯微鏡小巧且穩定耐用，即使加上較重的相機，也不會下滑而重新調焦。圖像清晰穩定；
4.顯微鏡底座配有可通斷磁的高磁性二維移動底座，采用銣鐵硼材料。用戶只需輕扳旋鈕即可實現通斷磁能，適合吸附各種復雜工件表面，如各種直徑管道及平面；視場可在X-Y平面調節；
5.齒輪式機械移動平臺，即使橫向放置顯微鏡，也不會自行下滑；
6.攜帶式LED照明，色溫均勻照相清晰；
7.可接駁數碼相機和CCD數字攝像，可直接在現場照相，倍率準確；
8.多種現場拋光設備；
9.便攜式電解拋光設備可充電，40V安全電壓提供拋光及侵蝕。
二、顯微鏡參數：
 |
| 放大倍數 | 100X、125X、400X、500X |
| 物鏡 | 標配10X、40X各一只（選配20X、80X） |
| 目鏡 | 10X、12.5X |
| XY可移動底座 | X-Y方向行程 20x20mm；通斷磁基座最小吸附管經 30mm |
| 燈源 | LED攜帶式光源和6V15W鹵素燈，兩種光源 |
| 便攜式鋁合金包裝箱 | 420X280X160mm 1只 |
| 重量 | 2.5Kg |
三、微型調速磨拋機(選配）：
| 微型調速磨拋機 | 轉速14000-32000r/min, 功率120W, 5檔速度可調 |
| 配套附件清單 | 打磨附件（407）1個、打磨附件（408）2個、打磨附件（432）2個、打磨附件（445）2個 |
| 拋光附件（414）2個、拋光附件（429）3個 | |
| 切割附件（420）5個、切割附件（426）1個 | |
| 清潔附件（403）1個、清潔附件（428）1個 | |
| 雕刻附件（191）1個、研磨附件（932）1個 | |
| 拋光附件夾頭（401）1個、夾頭（402）1個、拋光劑（421）1個、多功能鉆頭（150）1個、夾緊匙1個 | |
| 精細加工握把1個 |
四、EP-01 便攜式電解拋光機（選配）
適用于多種金屬材料的拋光與侵蝕。只需幾分鐘，金相組織就可以顯現出來。對于細密的組織與馬氏體，索氏體及不銹鋼等拋光侵蝕，效果尤為顯著。同樣適合實驗室使用。
 |
| 電解拋光機 | 電壓 0-30V，電流 0-5A |
| 配套附件清單 | 主機 1只，電解筆 1只，陽極夾 1支，脫脂棉 1包，遮蔽紙 50張，電源線 1根 |
五、數碼成像部分（選配）
 |
| 數碼相機 | 1600萬像素數碼相機，8G儲存卡 |
| 數碼接口 | 10X標準倍率，原始倍率采集圖像 |

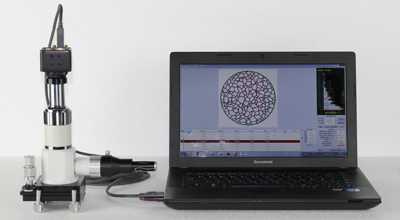

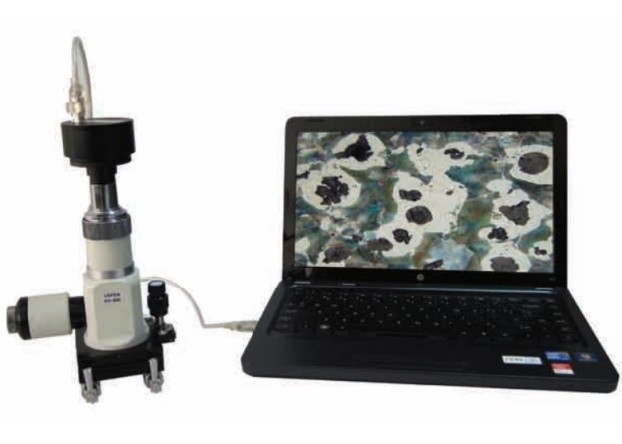

六、視頻成像部分（選配）
 |
| 金相分析軟件 | 390個分析模塊，滿足不同行業客戶需求 |
| 鏈接接口 | 專用1X，C接口 1只 |
| 相機 | 300萬像素彩色CCD相機 1只 |
| 筆記本 | 1臺（選配） |
